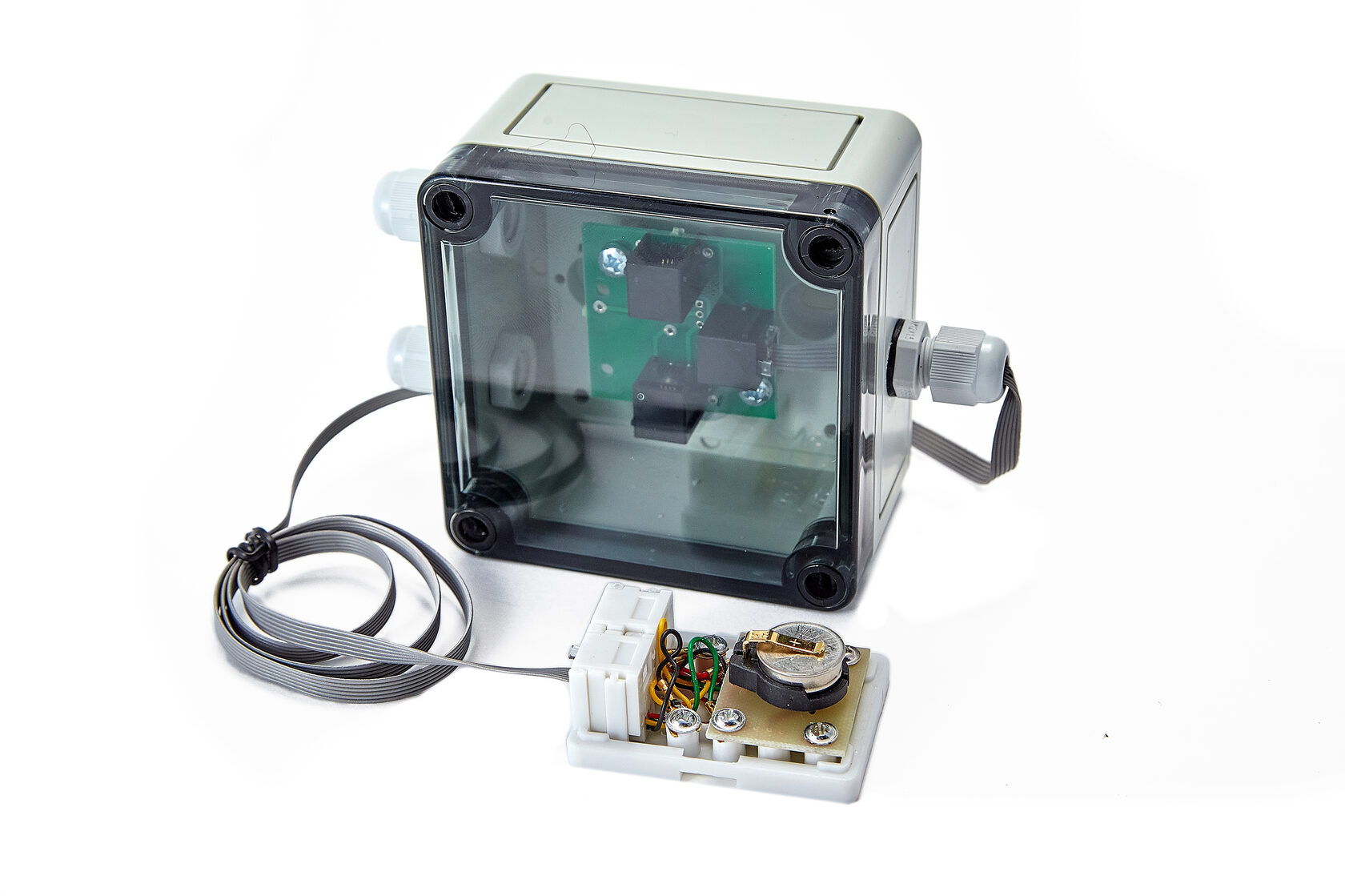

Тройник 3RJ12-IP65 (на супермагнитах для фармацевтического холодильника/морозильника)
Предназначен для установки датчика или "таблеточного" регистратора температуры (и влажности) внутрь фармацевтического холодильника или морозильника без вмешательства в их конструкцию. Применяется в проводных системах мониторинга параметров микроклимата "ГИГРОТЕРМОН".
Тройник 3RJ12-IP65 предназначен для установки датчика или регистратора температуры (и относительной влажности) в фармацевтический холодильник или морозильник для контроля технологических параметров микроклимата.
НАИМЕНОВАНИЕ;ЗНАЧЕНИЕ
Тип интерфейса; 1-Wire
Обозначение внешних разъемов; 6P6C
Диапазон эксплуатации по температуре, °C / влажности, %; -40…+80 / 0…100
Габаритные размеры, мм; 93 Χ 93 Χ 65
Типы подключаемых датчиков; ИТ-ДТ1-Б, ИТ-ДТВ1-П2,
ИТ-ДТ1-П2, ИТ-ДТ1-П6; DS18S20
Типы подключаемых регистраторов (через адаптеры); серии DS и TR
Тройник устанавливается на наружной боковой поверхности холодильной камеры с помощью супермагнитов. От тройника через уплотнитель двери тянется узкий шлейф с установленным на конце датчиком или адаптером 2RJ12-iB-IP20 для подключения регистратора. Таким образом, не вмешиваясь в конструктив фармацевтического холодильника, датчики или регистраторы подключаются к общей системе мониторинга микроклимата.
Датчики температуры (и относительной влажности) подключаются к адаптеру через шлейф, регистраторы (логгеры) – через специальные адаптеры с гнездом для установки регистратора (логгера).
Адаптер-тройник применяется в составе линии 1-Wire с использованием разъемов 6P6C с внешним питанием. Схема подсоединения - однопроводная (без внешнего питания).
