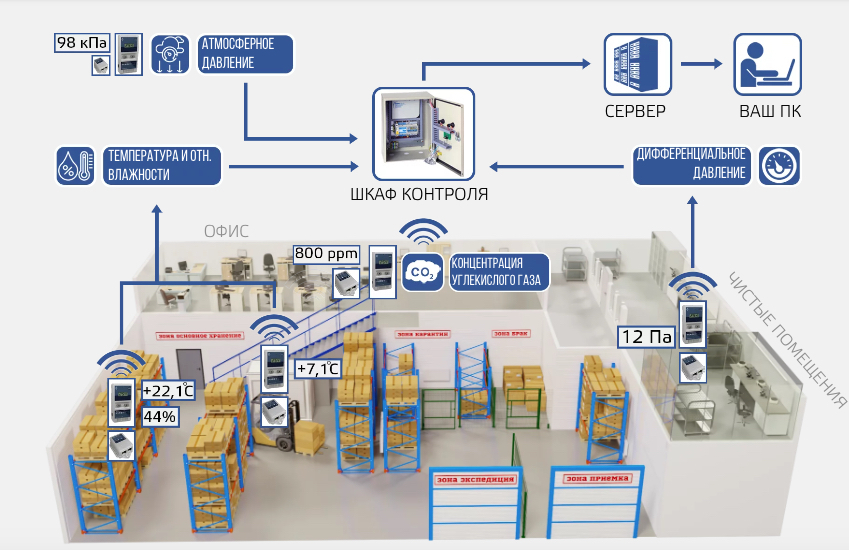

ОПИСАНИЕ КОПОНЕНТОВ СИСТЕМЫ

Программное обеспечение «Гигротермон-АРМ» предназначено для работы в комплексе с аппаратной частью оборудования и отображения данных в реальном времени. ПО предоставляется бесплатно! Нет ограничений на количество пользователей. Выгрузка данных возможна за весь срок использования программы. Внесен в единый реестр ПО РФ

Внимание! Программное обеспечение является полностью бесплатным продуктом и не имеет ограничений по количеству пользователей. Мы не взимаем плату за обслуживание ПО и мы не имеем платных подписок. ПО разработано специально под компоненты системы.
Программное обеспечение «Гигротермон-АРМ» предназначено для работы в составе автоматизированных систем мониторинга параметров микроклимата в режиме реального времени в стационарных объектах – производственных и жилых помещениях, птицеводческих комплексах и агрокомплексах, в фармацевтических, продуктовых и других складах, холодильных и морозильных камерах, в музеях и архивах. «Гигротермон-АРМ» предоставляется бесплатно в комплекте с соответствующим оборудованием. Для систем управления освещением в качестве прибора среднего уровня используется программируемый таймер «ТП-1». Рабочий режим программы базируется на получении данных от прибора и их сравнении с условиями, заданными в программе. Наблюдение за работой всех подключённых устройств осуществляется непрерывно. «Гигротермон-АРМ» обеспечивает вывод на экран компьютера сообщений в соответствии с настройками пользователя.

Функциональность:
- Запись в базу данных MySQL/MS SQL;
- отображение измеренных датчиками значений в виде графиков и мнемосхем;
- Экспорт данных в форматы *.xlsx (для программы MS Excel), *.xml (для программы 1C), *.pdf, *.png (для изображений графиков);
- Возможность настройки параметров работы прибора;
- Автоматизированный контроль данных по настроенным диапазонам;
- Оповещение по событиям посредством электронной почты или SMS-сообщений через интернет-сервисы;
- Разграничение прав доступа для различных пользователей;
- Регистрация действий пользователей;- Формирование журнала событий за любой период;- Возможность автоматического составления отчётов с заданной периодичностью;
- Возможность подключения к программе-серверу с других ПК (в режиме «клиент»);
- Индивидуальные настройки соединений для каждого прибора "Гигротермон" (TCP/IP, COM, GPRS).

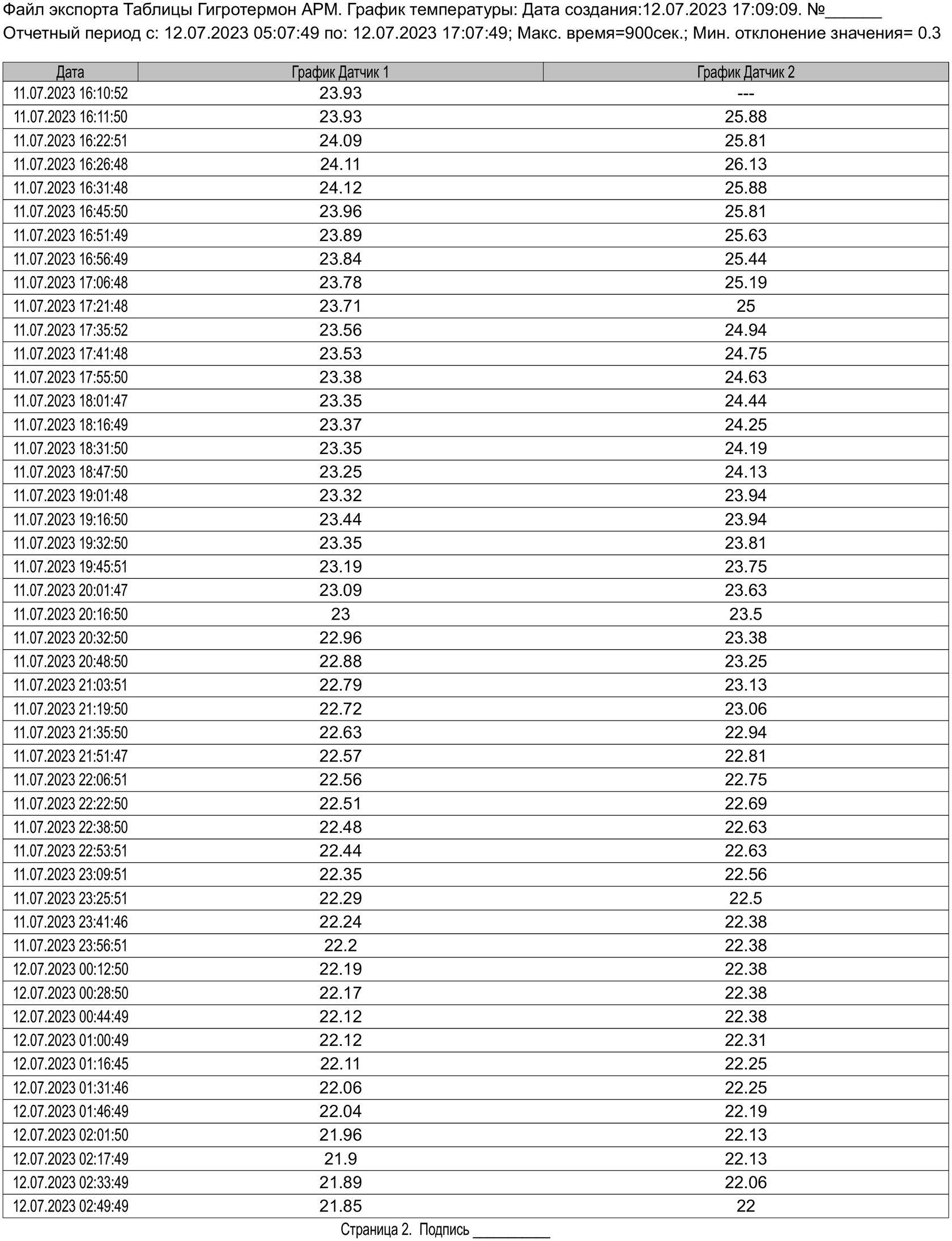

Пример выгруженного отчета

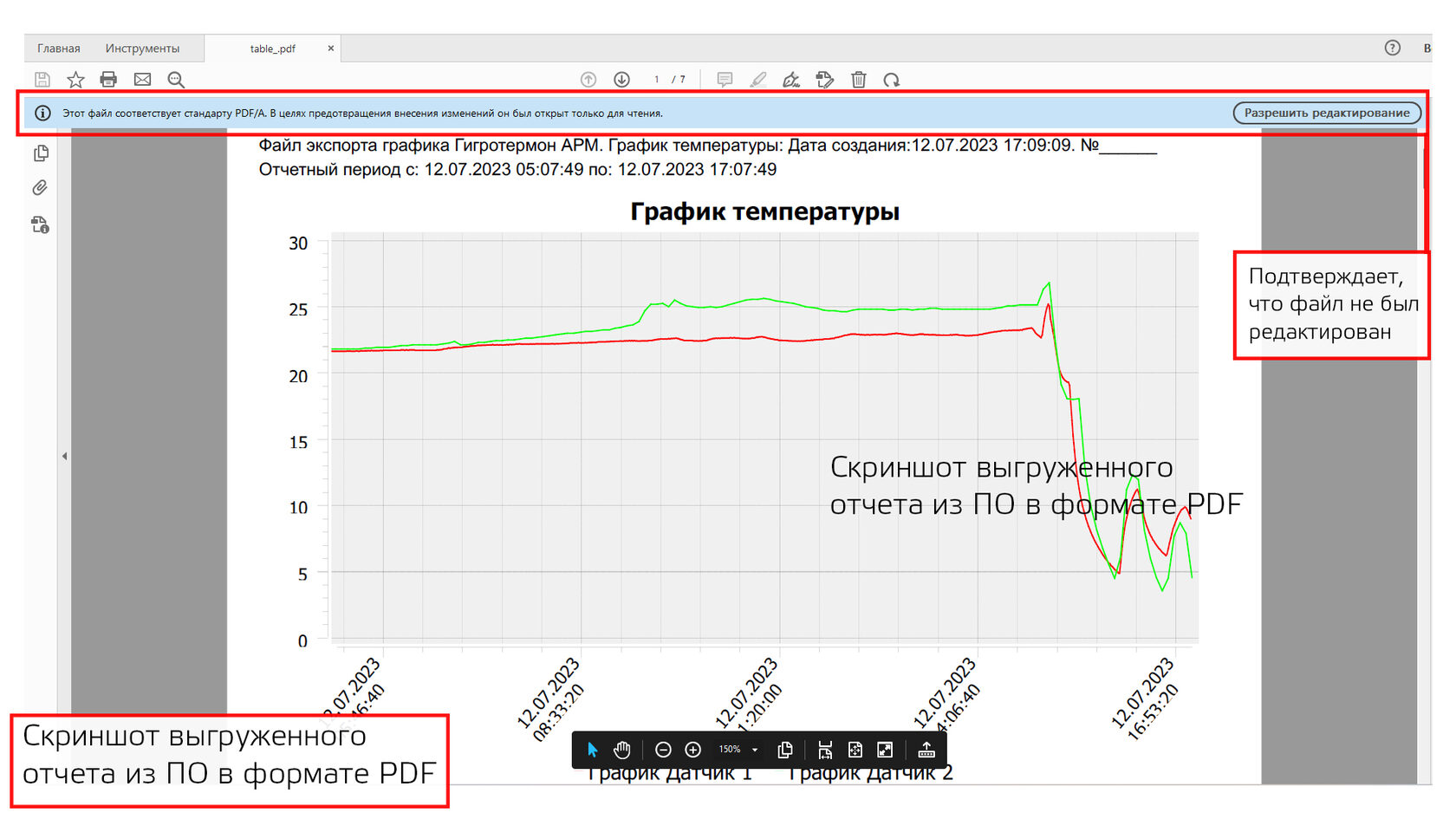

Пример графика при выгрузке данных из ПО "Гигротермон-АРМ"

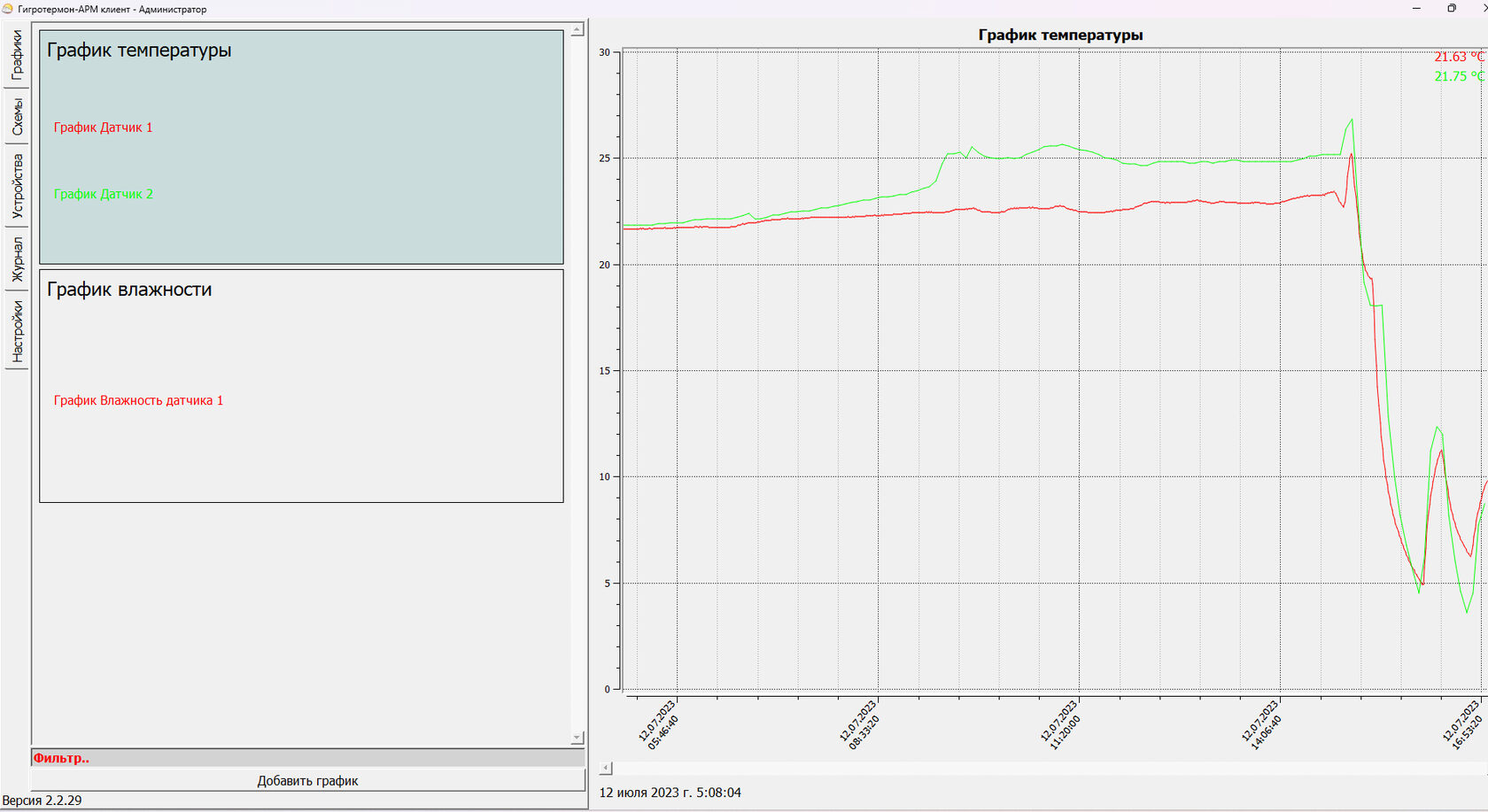

Пример графика в ПО "Гигротермон-АРМ" перед выгрузкой

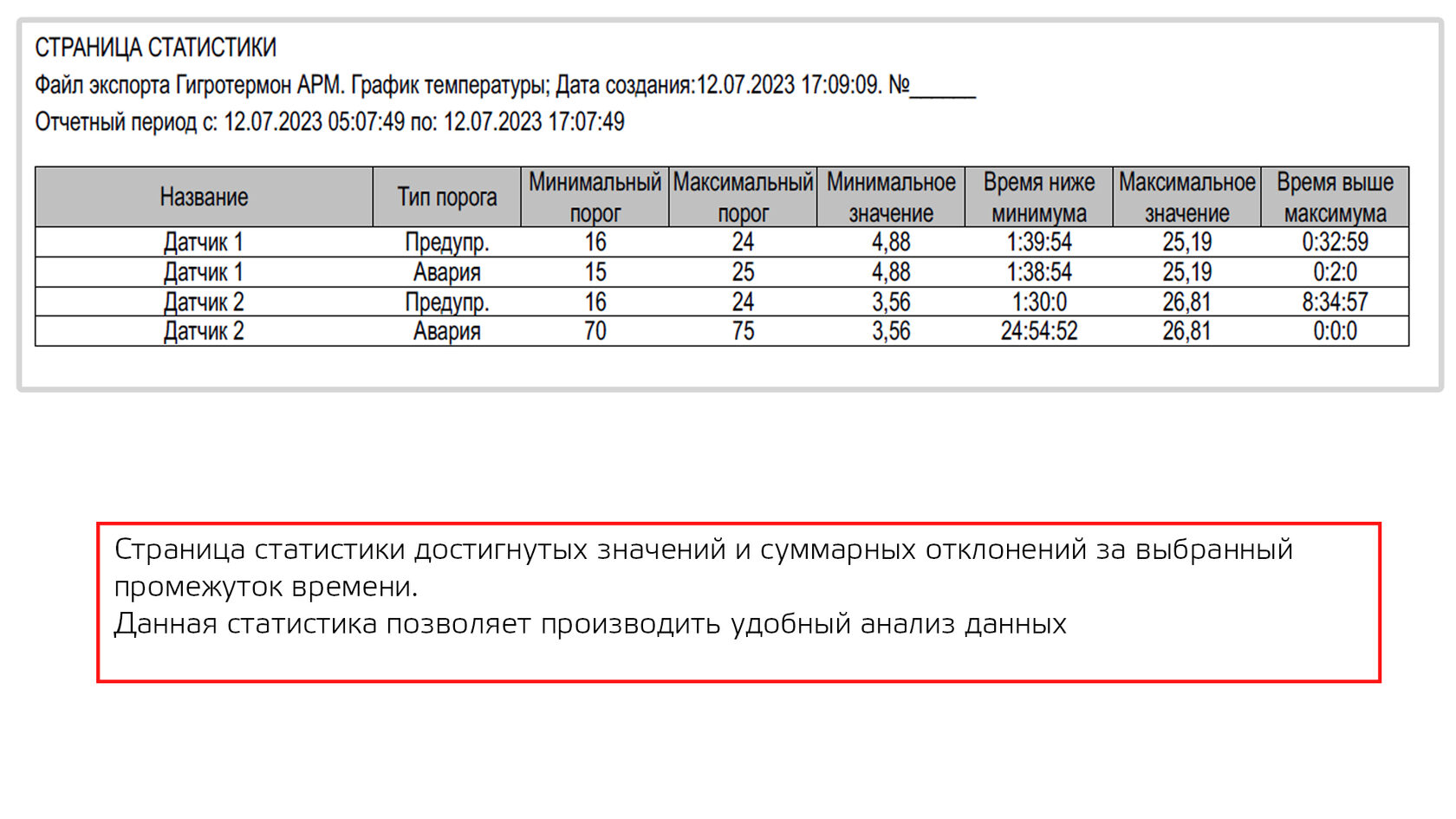

Статистика суммарных отклонений

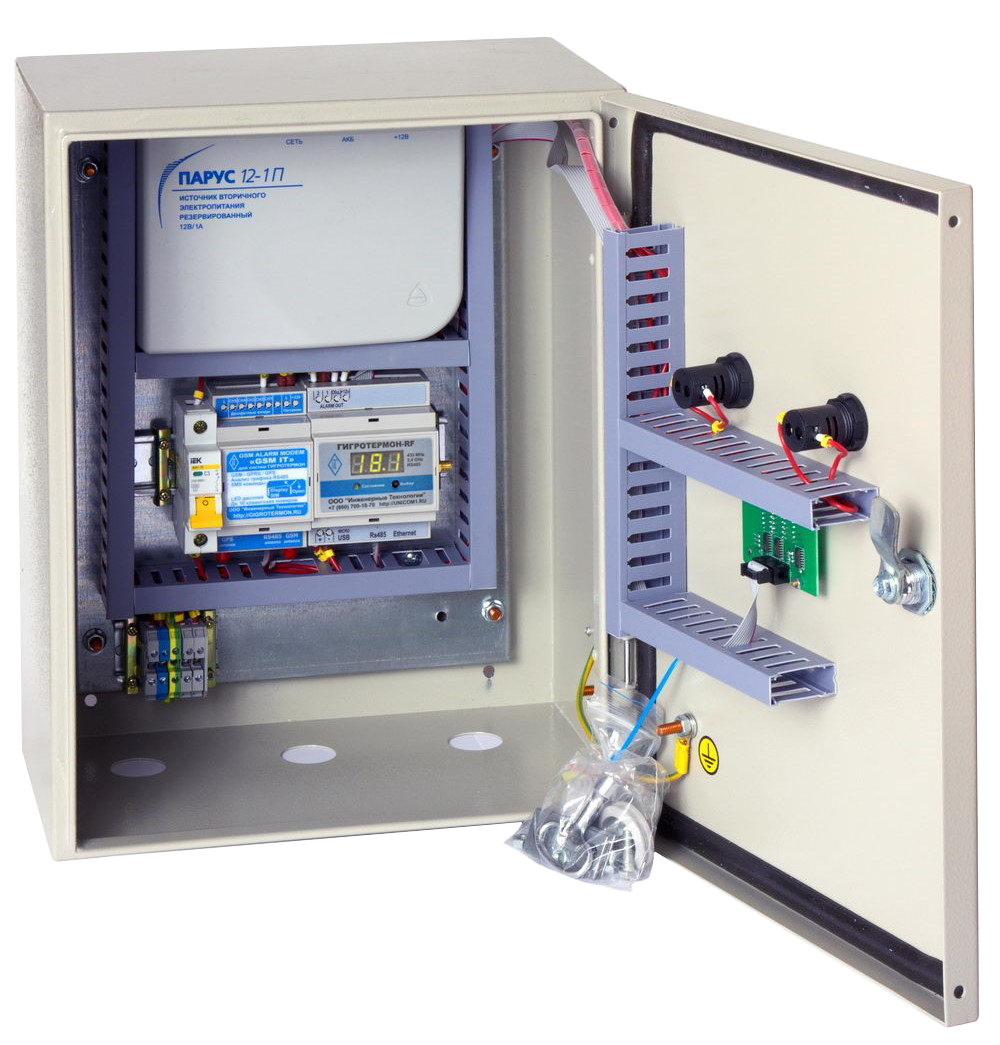

Шкаф контроля микроклимата является центральным модулем системы и отвечает за приём данных с датчиков и беспроводных узлов. Шкаф сохраняет данные в своей памяти, отправит СМС сообщение о нарушении параметров и дальше передаст данные на сервер в программное обеспечение «Гигротермон-АРМ»

Шкаф контроля микроклимата ШКПР, ШКПБ, ШКМ, является центральным модулем автоматизированной системы мониторинга параметров микроклимата «ГИГРОТЕРМОН». Модульный принцип построения системы обеспечивает удобство, оперативность монтажа и пуско-наладки системы. Шкаф выполняет функции сбора с подключенных беспроводных датчиков измеренных данных и передачи их на сервер (ПК) в программу «Гигротермон-АРМ», а также индикации и контроля текущих измеренных значений по заданным индивидуальным диапазонам с оповещением в случае обнаружения нарушений. Имеет интерфейсы «Ethernet» (RJ45) и «RS-485 ModBus RTU» для связи с сервером. В едином корпусе (в заводских условиях) собраны основные приборы и устройства, необходимые для полноценного функционирования и обеспечивающие:

• подключение к сети электропитания 220 В и бесперебойную работу компонентов шкафа при кратковременном отключении от сети электропитания;
• радиосвязь с беспроводными узлами / датчиками;
• последовательное отображение на дисплее текущих измеренных значений;
• отправку аппаратных SMS-уведомлений при возникновении событий в системе;
• включение светозвуковой сигнализации при выходе какого-либо измеренного значения за заданный диапазон (осуществляется подачей электрического напряжения 12 В на контакты, предназначенные для подключения устройства светозвуковой сигнализации);
• защиту от короткого замыкания. В дверцу металлического шкафа встроены дисплеи приборов «Гигротермон-RF/ М». На ней же расположены аварийные лампы, сигнализирующие о наличии нарушений по измеряемым параметрам, и лампа наличия электросети 220 В.

Подключение шкафа к программе верхнего уровня предусмотрено по локальной компьютерной сети (Ethernet) посредством встроенного в прибор «Гигротермон-RF/ М» модуля преобразователя интерфейсов. Для подключения необходимо настроить параметры связи по локальной сети, задать IP адрес преобразователя. Как альтернативный вариант – связь с шкафом может быть обеспечена через интерфейс RS 485.

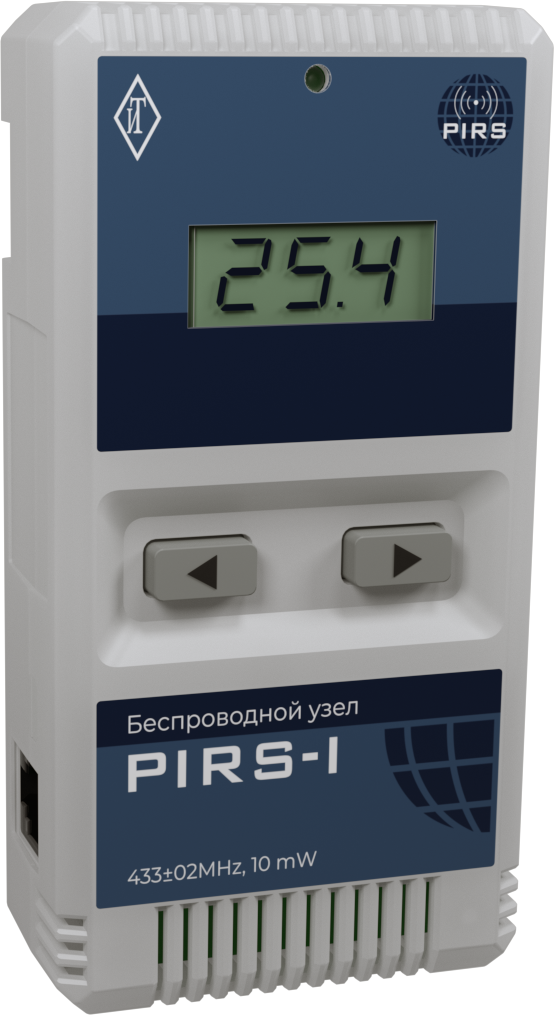

Беспроводной узел «ПИРС-1» представляет собой автономное электронное устройство совстроенной антенной. Предназначен для получения данных от средств измерений (датчиков) по проводной линии 1-wire или I2C, их хранения в собственной энергозависимой памяти и передачи в программу верхнего уровня по радиоканалу через прибор «Гигротермон-RF», установленный в шкафу контроля микроклимата.

Беспроводной узел «ПИРС-1» представляет собой автономное электронное устройство со встроенной антенной. Предназначен для получения данных от средств измерений по проводной линии 1-wire или I2C, их хранения в собственной энергозависимой памяти и передачи в программу верхнего уровня по радиоканалу через прибор «Гигротермон-RF». Прибор «ПИРС-1» универсален и позволяет использовать в качестве средства измерений:
• датчики климатические ИПМ;
• термогигрометры многоканальных типа ТГМ;
• автономные «таблеточные» регистраторы температуры и относительной влажности серии TR или DS.
Благодаря низкому энергопотреблению одного элемента питания достаточно для непрерывной работы прибора в течении 1…3 лет.

Руководство пользователя
«ПИРС-1» имеет два режима работы:
Режим 1. При запуске беспроводного узла в режиме «Только сбор» проводится идентификация подключённого к нему датчика (регистратора). Далее беспроводной узел с заданной пользователем частотой подаёт подключённому датчику команды на производство замеров. Измеренные данные сохраняются в памяти узла. При использовании в качестве средств измерений автономных регистраторов серии TR с запущенной миссией беспроводной узел только считывает данные по замерам из памяти подключённого регистратора и сохраняет их в собственной памяти. Интервал между измерениями автономных регистраторов устанавливается при запуске миссии измерений в регистраторах. Регистраторы с незапущенной миссией обслуживаются беспроводным узлом как датчики.

Режим 2. В режиме «Сбор и передача» беспроводной узел производит сбор данных от подключенного к нему средства измерения и по радиоканалу на частоте 433 МГц через связанный с узлом прибор «Гигротермон-RF» передаёт сохранённые в собственной памяти данные в программу верхнего уровня «Гигротермон-АРМ». Периодичность передачи данных по радиоканалу устанавливается пользователем. В случае нарушений пороговых значений или потере датчика выход беспроводного узла в эфир производится немедленно, без ожидания времени очередного сеанса связи. Текущие измеренные значения отображаются на дисплее узла «ПИРС-1», который контролирует их по заданным граничным значениям. О наличии нарушений в работе или выходе текущих параметров за установленные границы «ПИРС-1» информирует пользователей светодиодной индикацией.

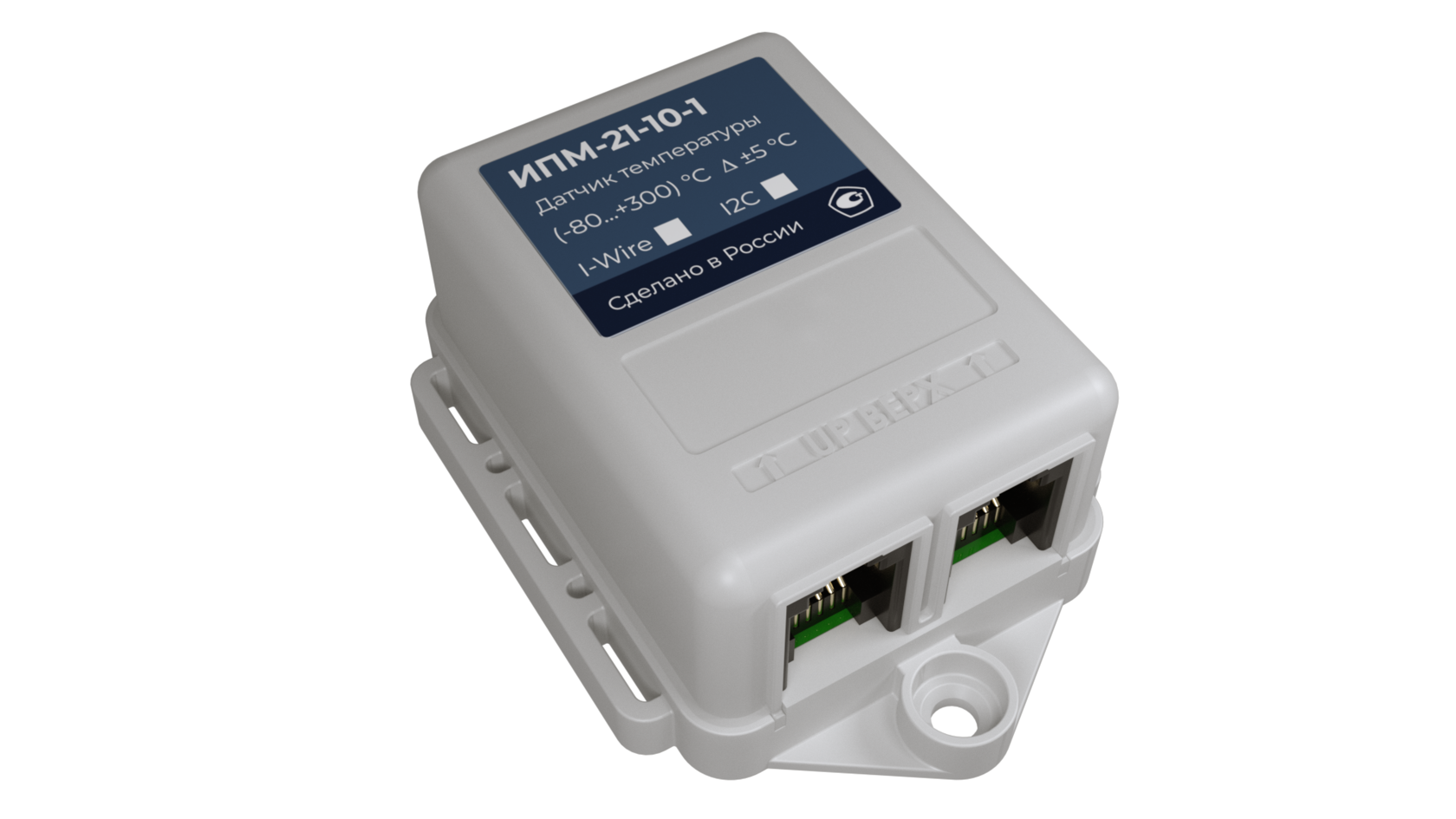

Датчики климатические предназначены для измерения технологических параметров микроклимата (температура, относительная влажность, атмосферное давление, дифференциальное давление) в процессе мониторинга климатических условий. В нашем каталоге продукции Вы найдёте широкий выбор датчиков под множество задач.

Описание в разработке
