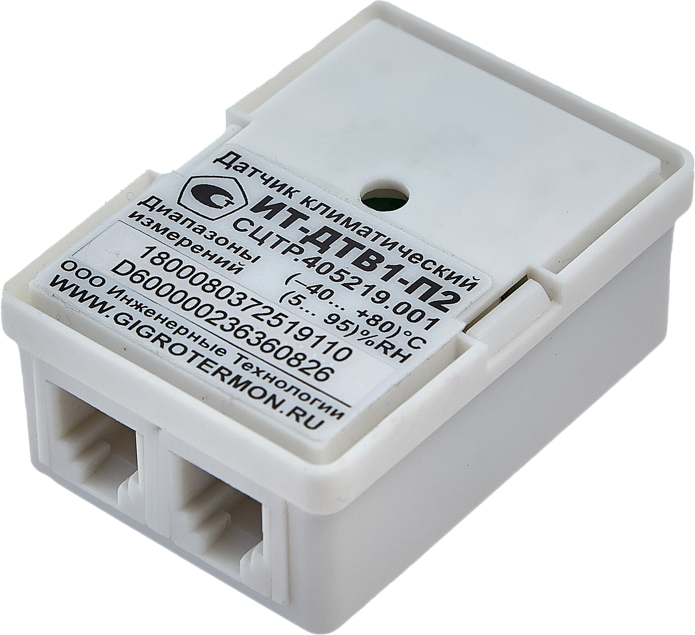

Датчик температуры и влажности
"ИТ-ДТВ1-П2"
Предназначен для измерения температуры и относительной влажности окружающей среды
Цифровой датчик температуры и влажности предназначен для измерения соответствующих параметров окружающей среды. Может быть применен в проводных и беспроводных автоматизированных системах мониторинга микроклимата "ГИГРОТЕРМОН".
В проводных системах мониторинга микроклимата датчики подключаются напрямую к прибору "Гигротермон" или "Гигротермон-М" используя 3 провода кабеля "витая пара". Приборы "Гигротермон-М" могут быть установлены в шкафы ШКПБ-1 (до 20 датчиков), ШКПБ-2 (до 40 датчиков) или ШКПБ-4 (до 80 датчиков)или блоки мониторинга микроклимата "Гигротермон+".
В беспроводных системах мониторинга микроклимата датчики "ИТ-ДТВ1-П2" подключаются к беспроводным узлам I-Sens, ПИРС-1 (со встроенной антенной 433 МГц) или E-Sens (с внешней антенной 433 МГц) через имеющиеся в беспроводных узлах разъемы RJ-12. Протяженность кабеля от датчика "ИТ-ДТВ1-П2" до беспроводного узла может составлять 0,1-50 метров.
Схема выносного размещения цифрового датчика от беспроводного узла является эффективным решением в случае низкого уровня радиосигнала в месте установки датчиков. Например, датчик установлен внутри холодильной камеры, а беспроводной узел - снаружи.
Принцип работы цифрового датчика основан на измерении температуры и относительной влажности воздуха при помощи встроенного полупроводникового термочувствительного сенсора и конденсационного сенсора влажности.
Датчик может использоваться в составе комплексов:
В проводных системах мониторинга микроклимата датчики подключаются напрямую к прибору "Гигротермон" или "Гигротермон-М" используя 3 провода кабеля "витая пара". Приборы "Гигротермон-М" могут быть установлены в шкафы ШКПБ-1 (до 20 датчиков), ШКПБ-2 (до 40 датчиков) или ШКПБ-4 (до 80 датчиков)или блоки мониторинга микроклимата "Гигротермон+".
В беспроводных системах мониторинга микроклимата датчики "ИТ-ДТВ1-П2" подключаются к беспроводным узлам I-Sens, ПИРС-1 (со встроенной антенной 433 МГц) или E-Sens (с внешней антенной 433 МГц) через имеющиеся в беспроводных узлах разъемы RJ-12. Протяженность кабеля от датчика "ИТ-ДТВ1-П2" до беспроводного узла может составлять 0,1-50 метров.
Схема выносного размещения цифрового датчика от беспроводного узла является эффективным решением в случае низкого уровня радиосигнала в месте установки датчиков. Например, датчик установлен внутри холодильной камеры, а беспроводной узел - снаружи.
Принцип работы цифрового датчика основан на измерении температуры и относительной влажности воздуха при помощи встроенного полупроводникового термочувствительного сенсора и конденсационного сенсора влажности.
Датчик может использоваться в составе комплексов:
- ТГМ1-ДТВ1П2, где в качестве регистрирующей части используется персональный компьютер, адаптер-переходник USB-1-Wire и программное обеспечение «TGM-viewer»;
- ТГМ2-ДТВ1П2, где в качестве регистрирующей части используется регистрирующее устройство, например, прибор "Гигротермон".
Для удобного, последовательного подключения Датчик температуры и влажности"ИТ-ДТВ1-П2" к линии "1-wire" снабжен двумя 6-х контактными разъемами TJ6P6C, совместимым по конструкции со стандартным для сети 1-Wire «телефонным» разъемом RJ-12. Цифровые датчики температуры "ИТ-ДТ1-П2" необходимо подключать к линии "1-wire", используя кабель "витую пару" категории 5Е и коннекторы "папа" 6Р6С. При этом в кабеле для питания датчика и связи используются 3 провода: «DQ» (шина данных 1-wire), «GND» (общий) и «+5В» (питание). Внимание: Для длинных линий (более 10-20 метров) важно, чтобы контакты «DQ» (1-wire) и «GND 1-wire» (контакты 3 и 4 на рис. ниже) были одной витой парой. Внешний вид коннектора 6Р6С "папа", а также назначение контактов см. рис. ниже.
