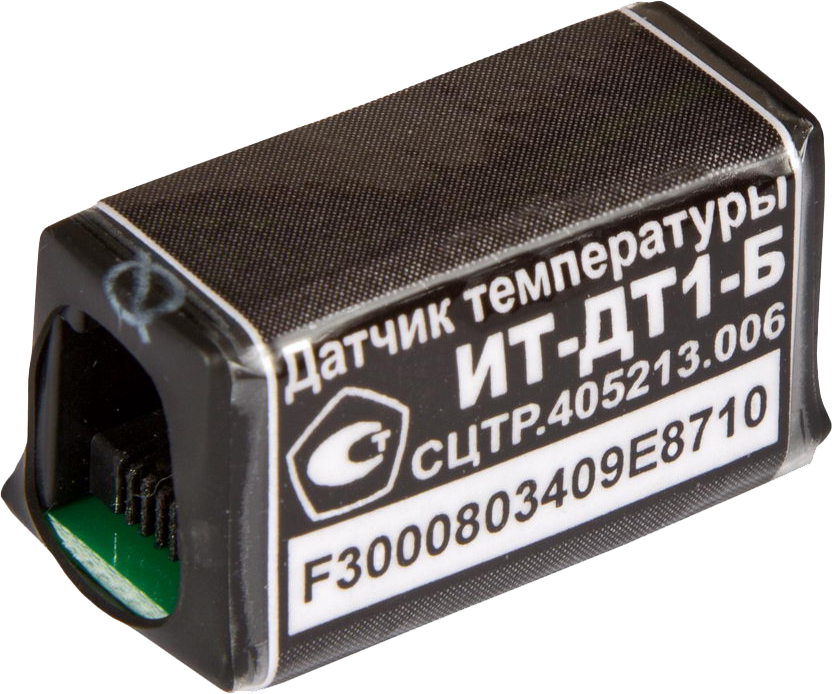

Датчик температуры "ИТ-ДТ1-Б"

Малогабаритный цифровой датчик температуры "ИТ-ДТ1-Б", входящий в комплекс "Термогигрометры многоканальные типа ТГМ" предназначен для измерения температуры окружающей среды. Применяется в проводных (прямое подключение к линии датчиков), и беспроводных (подключение через беспроводной узел ISENS, ESENS или ПИРС-1) автоматизированных системах мониторинга микроклимата "Гигротермон".

Датчик температуры "ИТ-ДТ1-Б" может использоваться в системах GPS / GLONASS спутникового мониторинга транспорта для контроля температуры внутри рефрижераторов. в оборудовании которого имеется цифровой вход с интерфейсом "1-wire" (Galileosky, Teltonika, TechnoKom, Arusnavi, Navtelecom, Neomatica и др.) - многие производители оборудования для систем спутникового мониторинга транспорта предусматривают цифровой вход 1-wire для подключения датчика температуры DS18S20 и DS18B20

Датчик температуры имеет два разъема 6P6C (RJ12) "мама" (вход - выход) для удобного последовательного подключения нескольких датчиков на 1 шлейф. Изготовлен на основе популярного во всем мире точного и надежного цифрового термометра DS1820 с интерфейсом "1-wire" производства компании Maxim int (США).

В проводных системах датчики подключаются напрямую к прибору "Гигротермон" или "Гигротермон-М" используя 3 провода кабеля "витая пара". Приборы "Гигротермон-М" могут быть установлены в шкафы ШКПБ-1 (до 20 датчиков), ШКПБ-2 (до 40 датчиков) или ШКПБ-4 (до 80 датчиков) или блоки мониторинга микроклимата "Гигротермон+".

В беспроводных системах датчики "ИТ-ДТ1-Б" подключают к беспроводным узлам I-Sens (со встроенной антенной 433 МГц) или E-Sens (с внешней антенной 433 МГц) или ПИРС-1. При этом малогабаритный датчик может быть встроен внутрь корпуса беспроводного узла - для этого в пространстве беспроводного узла имеется место для него. А может быть подключен отдельно. Для этого в корпусе беспроводного узла необходимо просверлить отверстие и через кабельный ввод пропустить кабель "витая пара". Протяженность кабеля датчика от беспроводного узла может составить 0,1-50 метров.

Отдельное размещение цифрового датчика от беспроводного узла может быть эффективным решением в случае плохого радиосигнала в месте установки датчиков. Например, датчик установлен внутри холодильной камеры, а беспроводной узел - снаружи.

Принцип работы датчика температуры "ИТ-ДТ1-Б" основан на измерении температуры воздуха при помощи встроенного в датчик полупроводникового термочувствительного сенсора DS18B20 / DS18S20.
