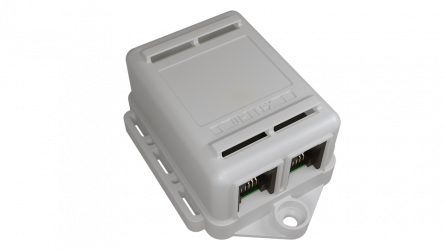

Адаптер 2RJ12L-iB-IP20 (с пассивной подтяжкой сигнала, с гнездом для установки регистратора)
Адаптер 2RJ12L-iB-IP20 с пассивной подтяжкой +5В предназначен для установки в конце линии датчиков в системах контроля параметров микроклимата "ГИГРОТЕРМОН".
Адаптер 2RJ12L-iB-IP20 предназначен для использования в автоматизированных системах мониторинга параметров микроклимата ГИГРОТЕРМОН.
НАИМЕНОВАНИЕ;ЗНАЧЕНИЕ
Тип интерфейса; 1-Wire
Обозначение внешних разъемов; 6P6C
Диапазон эксплуатации по температуре, °C / влажности, %; -40…+40 / 0…99
Габаритные размеры, мм; 58 Χ 42 Χ 25
Типы подключаемых регистраторов; серии DS и TR
Адаптер устанавливается в конце линий датчиков (более 50 метров) и позволяет получить устойчивую связь с прибором "Гигротермон" (в зависимости от типа используемого кабеля – до 150 метров). На плате имеется переменный резистор (R1) для подтяжки сигнала +5В. Путем регулирования этого резистора можно добиться устойчивой связи с прибором Гигротермон. В большинстве случаев, поворот по часовой стрелке до упора позволяет добиться этой цели.
Адаптер имеет один разъем под установку "таблеточного" регистратора (логгера) температуры серии DS и TR.
Данный адаптер применяется только в составе линии 1-Wire с использованием разъемов 6P6C с внешним питанием.
